在光伏、储能、风能等新能源电站中，箱式变压器（箱变） 是电能汇集与升压并网的核心环节。而箱变的安全稳定运行，离不开一台高性能的保护测控装置。今天，我们就来深度了解安科瑞电气推出的AM6系列箱变保护测控装置——专为新能源升压箱变量身打造的“智慧大脑”。

什么是箱变保护测控？

它是一款集保护、控制、测量、通讯、组网功能于一体的综合型装置，适用于光伏、储能及风能升压箱变。它采用高性能硬件平台、模块化设计，具备丰富的接口资源和强大的通讯组网能力，可满足新能源场站对设备智能化、网络化、可靠性的高要求。

五大核心亮点

1.高性能硬件平台，运算能力强劲

主频 550MHz 处理器，16位同步采样A/D，每周波24点高速采样；

1M字节Flash + 368K字节SRAM + 外置32M NorFlash/静态SRAM；

模块化设计：电源、CPU、开入开出、模拟量采集、规约转换、交换机模块灵活组合。

2.丰富的接口资源，一机多能

8路交流电流 + 7路交流电压通道，可同时接入高低压侧；

43路有源开关量输入 + 10路无源继电器输出；

2路4~20mA变送输出 + 2路4~20mA测量通道 + 3路温度测量；

独立操作回路，自适应 0.25~5A 开关跳/合闸电流；

2路RS485 + 3路以太网，支持IEC103、Modbus-RTU/TCP；

具备规约转换功能（支持Modbus、DL/T645、CJT188、IEC103/104、OPC UA、BACnet、SNMP、MQTT等）；

内置交换机功能，支持光纤环网组网。

3.人性化交互，调试维护便捷

全汉化大屏幕液晶显示，菜单式操作；

保护出口可通过跳闸矩阵自由配置；

配备计算机调试软件，轻松完成定值整定、事件查看、录波分析。

4️.透明化记录，故障溯源清晰

实时记录交流量、开入量、开出量及所有保护模块状态；

16条故障录波，每条可触发12次录波，记录故障前8周波+故障后4周波波形（共15.36秒）；

每个采样点包含32个模拟量+22个开关量波形，为事故分析提供详实数据。

5️.高可靠性设计，严酷环境适用

全图形编程技术，提高程序可靠性；

通过多项电磁兼容IV级认证（电快速瞬变脉冲群、静电放电、浪涌抗扰度）；

工作温度 -10℃~+55℃，存储温度 -25℃~+70℃，海拔≤2500m，防护等级IP40。

核心保护功能一览

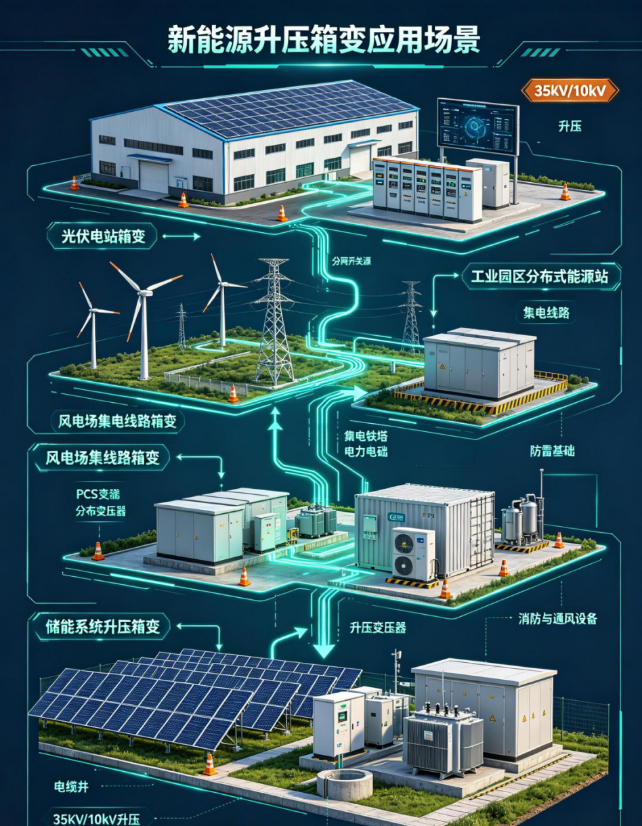

典型应用场景

总结

它不仅是一台保护装置，更是一个智能化的通讯管理单元。它将保护、测控、通讯、转换功能高度集成，大幅简化了箱变二次系统设计，降低了设备采购和运维成本。对于新能源电站追求少人值守、智能运维、高可靠性的目标，AM6系列箱变保护测控装置无疑是理想之选。
